广东某电器制造公司生产电饭煲锅盖。前期，两家公司同时反映，宝钢不锈430不锈钢冷轧产品在冲压制品后表面出现了“网纹”（如照片1所示），缺陷比例高、数量大。从照片中可以看到，缺陷是明显可见的交叉直线纹，有手感，用户称之谓“网纹”。

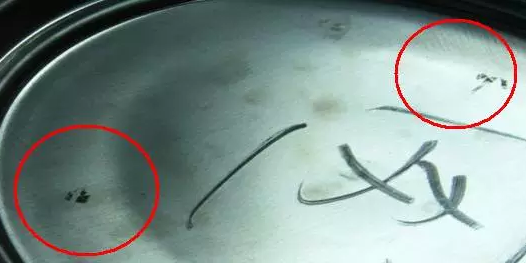

照片（1）430不锈钢冲压后产生的网纹

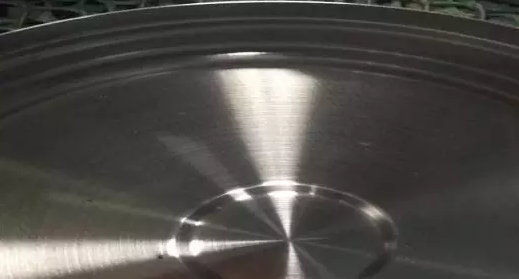

照片（2）430不锈钢冲压后产生的网纹锅盖

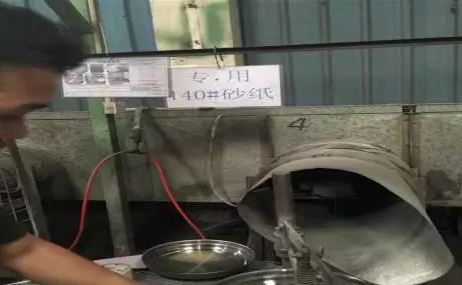

照片（3）430不锈钢消除网纹抛光试验
案例分析
1、在用户现场分别进行了二道次成型、改变润滑条件、改变冲压速度成型等的冲压试验。试验结果表明，二道次成型可以明显减轻条纹的严重性，但不能完全消除条纹。
2、经宝钢不锈技术人员分析：此网纹缺陷为塑性应变区效应。材料变形时，位错开始运动，当位错运动受到阻力时，屈服强度上升，出现上屈服点，应力达到屈服点时，试样开始变形，在试样的表面可观察到呈45°交角的应变痕迹，这是造成“网纹”的主要原因。
改进措施
1、修订冷轧厂2014版的相关技术规程。430不锈钢平整变形率进行适当的提高。
2、430不锈钢生产出成品后，建议冲压用户尽量在较短时间内使用，以确保平整变形后的应变时效。
后续跟踪
2016年实施整改措施实施后，广东某电器制造公司作冲压用430不锈钢均无此缺陷再次发生，用户反响良好。
(关键字：宝钢不锈 冷轧)
